Модульный преобразователь

частоты "Моментум"

МТ- 1000 и МТ-2000

.

.

.

Для скачивания

Описание



Преобразователь серии МТ-1000/ МТ-2000, в зависимости от программного

обеспечения, и различных дополнительных опций может использоваться:

          - Для регулирования частоты вращения синхронных и асинхронных двигателей,

            применяемых в различных отраслях промышленности;

          - В качестве сетевого фильтрокомпенсирующего устройства(ФКУ);

          - Для управления потоками активной и реактивной энергии в сети;

          - В качестве динамического компенсатора искажений напряжения(ДКИН);

          - В качестве инвертора для солнечной и ветро энергетики;

          - В установках с накопителями энергии (сетевые накопители энергии- СНЭ);

            и т.д.

     Универсальные и гибкие в использовании преобразователи частоты серии МТ-1000 и

МТ-2000, могут быть сконфигурированы в соответствии с требованиями конкретных задач и условий работы промышленных установок.

     Преобразователи имеют в своей основе модульную конструкцию. Основное преимущество модульной конструкции состоит в том, что она позволяет создать ПЧ под конкретные потребности технологического процесса за адекватную стоимость, попутно повысив надежность и экономичность изделия.

     Важным фактором является возможность сократить склад запасных частей, обеспечив максимальную техническую готовность оборудования на производстве.

     В случае отказа стандартного моноблочного ПЧ приходится останавливать технологический процесс на время ремонта, что ведет к простою и, в конечном итоге, к снижению прибыли. При выходе из строя одного из модулей преобразователей серии МТ-1000 и МТ-2000 у потребителя будет возможность продолжить выполнение технологического процесса с незначительным снижением мощности, а также в максимально сжатые сроки заменить неисправный модуль.




Характеристики





Anchor 4
Anchor 5

Базовые модули:





   Инверторный модуль МТИ-350 (Трехуровневый)



   Силовая часть инверторного модуля МТИ-350 выполнена по трехуровневой схеме.

    Инверторный модуль МТИ-350 имеет встроенный dU/dt фильтр, а также вентилятор охлаждения с регулируемой частотой вращения.



      Мощность  Рн....................................450 кВт

      Выходное напряжение  Uн...............от 0 до 690 В

      Частота  fн.........................................от 0 до 400 Гц

      Охлаждение......................................Воздушное

      Габариты ШхВхГ мм.........................281х1430х590

      Масса................................................150 кг

Трехуровневая схема
МТИ-350
Трехуровневая схема

    Инверторный модуль МДИ-350 (Двухуровневый)



   Силовая часть инверторного модуля МДИ-350 выполнена по трехфазной мостовой схеме.

   Инверторный модуль МДИ-350 имеет встроенный dU/dt фильтр, а также вентилятор охлаждения с

регулируемой частотой вращения.





      Мощность  Рн....................................450 кВт

      Выходное напряжение  Uн...............от 0 до 690 В

      Частота  fн.........................................от 0 до 400 Гц

      Охлаждение......................................Воздушное

      Габариты ШхВхГ мм.........................282х1430x590

      Масса.................................................150 кг

мди-350
трехфазная мостовая схема

     Выпрямительный модуль ВМ-500Д



   Выпрямительный модуль ВМ-500Д имеет в своем составе два неуправляемых выпрямителя, выполненных по трехфазной мостовой схеме.

   Выпрямительный модуль ВМ-500Д имеет встроенный сетевой дроссель, а также вентилятор охлаждения с регулируемой частотой вращения.



     Мощность  Рн....................................900 кВт

     Охлаждение......................................Воздушное

     Габариты ШхВхГ мм.........................282х1429х432

     Масса.................................................180 кг



ВМ-500Д
ВМ-500Д

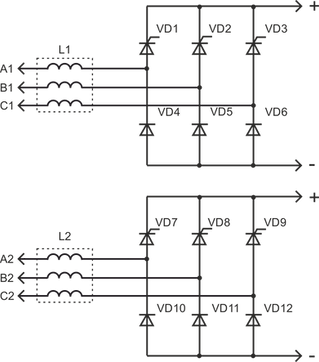

     Выпрямительный модуль ВМ-500Т



    Выпрямительный модуль ВМ-500Т имеет в своем составе два полу- управляемых выпрямителя, выполненных по трехфазной мостовой схеме.

    Выпрямительный модуль ВМ-500Т имеет встроенный сетевой дроссель, а также вентилятор охлаждения с регулируемой частотой вращения.



     Мощность  Рн....................................900 кВт

     Охлаждение......................................Воздушное

     Габариты ШхВхГ мм.........................282х1429х432

     Масса.................................................180 кг



ВМ-500Д
вм-500т

     Модуль заряда-разряда ПЗР-250



   Преобразователь заряда/разряда ПЗР-250 – это двунаправленный преобразователь постоянного тока (DC/DC преобразователь) с возможностью повышения/понижения напряжения и ограничения тока.

   ПЗР-250 предназначен для контролируемого заряда/разряда накопителей энергии большой мощности на базе аккумуляторных батарей и супер конденсаторов, а также для согласования цепей постоянного тока с различным уровнем напряжения.

   Уникальное запатентованное решение, которое позволит управлять процессом заряда/разряда накопителей энергии большой энергоемкости.

   Модуль ПЗР-250 имеет встроенный вентилятор охлаждения с регулируемой частотой вращения.



     Мощность,  Рн.........................250 кВт

     Охлаждение.............................Воздушное

     Габариты ШхВхГ, ....................281х1430х600 мм

     Масса.......................................200 кг



ПЗР-250

     Тормозной модуль ТМ-1000



    При рекуперативном торможении, когда напряжение в промежуточном контуре преобразователя частоты превышает определенный предел, тормозной модуль подключает шину постоянного тока к тормозному резистору.

    Тормозной модуль ТМ-1000 имеет встроенный вентилятор охлаждения с регулируемой частотой вращения.

     Мощность  Рн...........................1300 кВт

     Охлаждение..............................Воздушное

     Габариты ШхВхГ.......................282х1430x590 мм

     Масса........................................150 кг



ТМ-1000
мди-350
Anchor 6

Область применения

МЕТАЛЛУРГИЯ: Прокатные станы, насосные и вентиляторные станции, металлургические печи, эксгаустеры,  г/п краны,  и др. объекты;

НЕФТЕГАЗОВАЯ ОТРАСЛЬ:  Буровые установки, насосные станции, установки перекачки нефти, станки-качалки, ДНС,КНС , бесперебойные и аварийные системы электроснабжения (ИБП) и пр.;

ЭНЕРГЕТИКА: Фильтро- компенсирующие устройства (ФКУ), управление потоками активной и реактивной энергии, источники бесперебойного питания (ИБП), динамическая компенсация искажений напряжения (ДКИН), стационарные и мобильные накопители энергии, гибридные установки электроснабжения;

МАШИНОСТРОЕНИЕ: Экскаваторы, Карьерные самосвалы, Ж/Д транспорт.

СУДОСТРОЕНИЕ: Электродвижение морских судов, судовые энергосберегающие агрегаты и пр.;

Оборонный комплекс: спецприменения
